SRS99 FUSIL DE SNIPER HALO

Rappel du premier message :

SNIPER SRS99


Je pense que vous avez tous deviné, j’ai commencé le fusil de sniper de HALO.

Devinez à quoi va me servir cette caméra trouvé sur une toiture,(pendant mon travail).

Cette caméra de surveillance dont l’électronique était complètement pourris, les dimensions sont identiques à ce dont j’ai besoin.

Ce sera le récepteur vidéo de visualisation







Mise en pièces détachés, après suppression de l’électronique coté gauche, coté droit un objectif d’ancien appareil photo, des bagues un déflecteur, un support de rideau des vis, 3 clous, un capuchon de boite de pellicule



Premier montage la bague d’adaptation de l’objectif, sur la bague qui se fixe sur le boîtier de la caméra, tenue avec 3 pointes coupés



Mise en place du déflecteur



Fixation sur le boîtier




Vue de l’intérieur



Montage du déflecteur et de l’objectif


Montage d’un élément de télescope (récupéré dans une décharge à trie sélectif)



Un morceau du support de rideau, une bague et 2 bouts de la camera.







Bague de manœuvre.











Fabrication de l’écran de visé

Pliage de tôle plane alu sur des mannequin en bois. Plus calages pour l’épaisseur.



Une fois plié.




Assemblage



Découpe de la fenêtre.

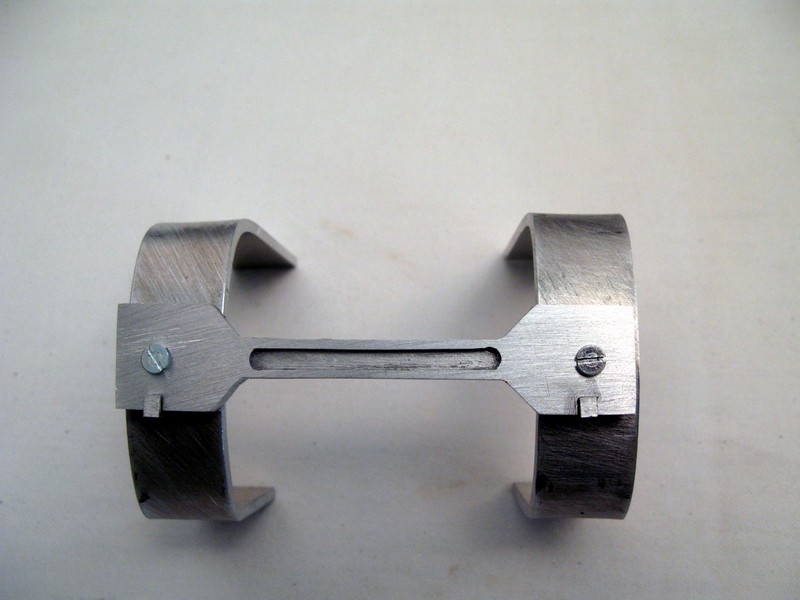

Support du récepteur vidéo de visé

MONTAGE FINAL

C’est sur une table d’opération que c’est fait le montage final.



L’autopsie à permis, comme chez les » experts », de déterminer le poids de chaque organe ainsi que le nombre de pièces usinées et utilisées.



La culasse et le mécanisme de percussion, dans son logement.
63 pièces – 1900 gr



Le viseur, détecteur.
118 pièces – 1270 gr



Le protège canon refroidisseur
28 pièces – 600 gr



Le fut, avec à l’intérieur la batterie de 12 volts pour alimentation de l ‘électronique
109 pièces – 3650 gr





Les pieds



Le mécanisme monté sur le fut



Le refroidisseur monté le fut



La poignée montée contre le fut et sous le logement de culasse.
30 pièces – 1280 gr



Le viseur monté sur l’ensemble



Le canon.
76 pièces – 1600 gr



Le chargeur
18 pièces – 700 gr





TOTAL 442 PIECES ET 11 KILOS .

Les premiers essais d’affichage.

Le principe :

Un chenillard fait un balayage horizontal en envoyant du plus aux leds, une seul led à la fois, la première, la deuxième etc
Toutes les rangés de leds sont reliés au moins
Toutes les colonnes sont reliés au plus
Pendant que le chenillard fonctionne, ont branche le moins sur la première rangé, puis sur la seconde, puis la troisième….. et ensuite ont redescend rangé par rangé, on obtient ainsi un point lumineux qui se déplace vers la droite, qui monte et qui descent.


L’afficheur vue de face que de la récup.



Vue de dessous du circuit, montage sur une plaque perforée, liaison par fils dénudés.



Vue de dessus circuit intégré et composants.





Vidéo point par point

https://www.youtube.com/watch?v=nP56t_5z-kY

Vidéo courbe sinusoïdale

https://www.youtube.com/watch?v=qtElddQPysY

Un afficheur plus élaboré


Le nouvel afficheur avec des leds rondes diamètre 3 m/m
La mise en place se fait sur un circuit imprimé au pas de 2.54 tourné à 45° fin de mettre les leds plus proches l’une de l’autre .
Pour un bon alignement et une régularité de position, il faut faire deux platines perforées de la même façon, et l es assembler ensemble.



Les leds sont posées une sur deux, vous verrez pourquoi plus tard.





Ensuite elles sont soudées



La deuxième série de leds est mise en place, elles s’appuient sur la première série.



Elles sont soudées



Vue de profil ont voit les leds décalées en hauteur.



Soudure des jonctions des pôles positifs des leds
les pôles négatifs sont soudés sur le circuit imprimé.


Soudure des fils de liaison et des prises de jonction ( support de circuit intégré)



Le circuit de commande coté pile



Coté face et composants
